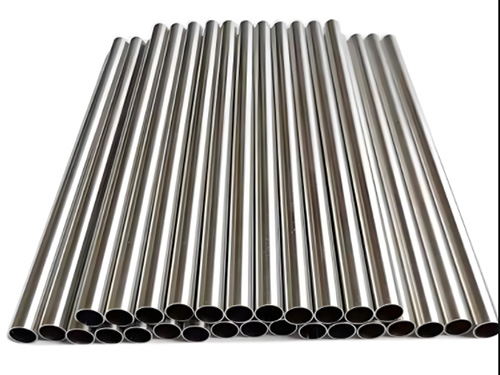

選擇合適的工裝夾具是保證不銹鋼 EP 管(電子級電解拋光管)焊接質量的關鍵環節,核心在于防污染、精定位、控變形、保潔凈四大原則。以下是系統化的選擇方法與實施要點。一、不銹鋼 EP 管焊接的核心質量要求與夾具挑戰不銹鋼 EP 管主要用于半導體、電子、制藥等高純流體系統,其焊接質量有極其嚴格的標準:表格質量指標 具體要求 夾具影響關鍵點對中精度 錯邊量≤壁厚 10%(≤2 英寸)或 15%(>2 英寸),無間隙 定位精度、夾緊穩定性潔凈度 無鐵離子污染,內焊縫無氧化變色 夾具材質、表面處理焊縫成型 自熔全焊透,內外平整,寬度偏差≤±0.2mm 剛性支撐、防變形設計變形控制 熱變形最小化,避免橢圓度變化 導熱設計、均勻夾緊EP 管多為薄壁管(常見 0.5-2mm),且采用自動 TIG 焊 / 軌道焊工藝,夾具需適配自動化需求,同時滿足高潔凈度要求。二、工裝夾具的核心選擇標準1. 材質選擇:防污染是首要前提接觸部位必須為不銹鋼材質(304/316L)或專用潔凈材料,嚴禁碳鋼直接接觸,防止鐵離子污染夾緊塊表面應電解拋光或鈍化處理,Ra≤0.8μm,避免劃傷 EP 管表面可選方案:整體不銹鋼夾具、碳鋼夾具包覆 316L 不銹鋼片、聚四氟乙烯(PTFE)保護層(僅適用于輔助定位)2. 定位精度:確保焊接接頭完美對中同心度誤差≤0.1mm,適配軌道焊的高精度要求優先選擇帶V 型槽或弧形定位面的夾具,貼合 EP 管外圓,保證周向定位精度大管徑(>2 英寸)建議采用三爪 / 四爪自定心結構,自動校正橢圓度管端定位應保證垂直度偏差≤0.05mm,避免焊接時熔池偏移3. 夾緊方式:平衡牢固性與變形控制薄壁管首選內撐式夾具(氣動漲芯 / 機械漲緊),從內部支撐,減少外部夾緊導致的橢圓變形外夾式夾具需采用多點均勻夾緊(如琴鍵式),避免單點應力集中夾緊力精確可控,建議采用氣動 / 液壓系統,壓力控制在 0.3-0.8MPa,防止過夾變形夾具與管道接觸面積應最大化,降低單位面積壓力4. 結構設計:適配焊接工藝與操作需求預留充足操作空間:TIG 焊需預留 30-50mm,軌道焊需適配焊槍行走路徑導熱設計:在焊縫附近設置銅合金導熱塊,快速散熱,減少熱影響區與變形快速裝卸:采用快拆結構,縮短輔助時間,避免管道長時間暴露污染兼容性:適配不同管徑(通常覆蓋 1/4"-4"),可調節范圍≥管徑 ±10%5. 特殊功能:適配 EP 管潔凈焊接需求管內保護氣通道:夾具應集成氬氣導入 / 導出接口,保證焊接時管內持續高純氬氣保護(5-8L/min)防飛濺設計:夾具邊緣應光滑,避免飛濺物附著,且易于清潔無死角結構:避免積塵、積液,便于清洗消毒(符合 GMP 要求)三、不同類型工裝夾具的適用性分析表格夾具類型 結構特點 適用場景 優勢 注意事項內撐式夾具 氣動 / 機械漲芯,從內部支撐管道 薄壁 EP 管(≤1.5mm)、自動軌道焊 防變形效果Z佳,定位精度高 需與管徑精確匹配,清潔難度較大外夾式自定心夾具 三爪 / 四爪結構,外部均勻夾緊 中厚壁 EP 管(>1.5mm)、手動 TIG 焊 裝卸方便,通用性強 夾緊力需嚴格控制,防止橢圓變形可調心對接夾具 帶頂緊螺栓,可精細調節對中 現場安裝、非標準接頭 對中精度高,可校正輕微錯邊 需熟練操作,不適合批量生產琴鍵式夾緊工裝 多點均勻壓緊,帶導熱銅塊 直管對接、批量生產 散熱好,變形小,焊接質量穩定 結構復雜,成本較高專用彎頭 / 三通夾具 定制化結構,適配特殊管件 彎頭、三通等異形接頭焊接 保證特殊接頭的定位精度 通用性差,需按規格定制四、分步選擇流程與實施要點Step 1:明確焊接工藝與管徑參數確認焊接方式(自動軌道焊 / 手動 TIG 焊)、管徑范圍(如 1/2"-2")、壁厚(如 0.8mm)和生產批量自動軌道焊優先選擇內撐式 + 外夾輔助的組合夾具,確保焊接過程中管道完全固定Step 2:評估夾具材質與表面處理檢查夾具接觸部位材質證明(316L 不銹鋼),表面 Ra 值檢測報告新夾具使用前需電解拋光 + 超純水清洗,去除加工殘留物,防止污染Step 3:驗證定位精度與夾緊性能模擬裝配:測量對中誤差(≤0.1mm)、錯邊量(≤壁厚 10%),確保滿足要求壓力測試:在Z大夾緊力下,測量管道橢圓度變化(≤0.1mm),避免過夾變形Step 4:適配管內保護氣系統確保夾具與氬氣保護系統兼容,氣體泄漏率≤0.1L/min,保證焊接時內焊縫無氧化大管徑(>2 英寸)夾具應設計分段封堵 + 排氣孔,防止保護氣短路Step 5:制定夾具維護與清潔規范每次使用后用高純酒精 + 無塵布清潔,定期(每周)進行超聲波清洗建立夾具使用臺賬,記錄清潔次數、更換周期,避免交叉污染五、常見錯誤與避坑指南使用碳鋼夾具直接接觸 EP 管:導致鐵離子污染,焊縫耐腐蝕性下降,必須立即更換或包覆不銹鋼片夾緊力過大:造成薄壁管橢圓變形,影響焊接對中,應采用壓力傳感器精確控制定位精度不足:錯邊量超標導致未焊透、應力集中,需定期校準夾具定位面(每月)忽視管內保護氣通道:內焊縫氧化變色,需重新設計夾具,增加氬氣接口夾具清潔不徹底:殘留油污、金屬粉塵導致焊縫氣孔,應建立嚴格的清潔流程六、總結與最佳實踐建議選擇 EP 管焊接工裝夾具的核心邏輯是:以材質防污染為基礎,以精確定位為核心,以均勻夾緊控變形為關鍵,以適配潔凈焊接工藝為目標。Z佳實踐方案:批量生產:選擇 316L 不銹鋼內撐式氣動夾具 + 琴鍵式外夾輔助,適配自動軌道焊系統現場安裝:采用可調心不銹鋼對接夾具,配合管內充氬保護裝置,確保施工質量特殊接頭:定制專用夾具,如彎頭夾具、三通夾具,保證復雜接頭的焊接精度記住,工裝夾具不僅是固定工具,更是 EP 管焊接質量的第一道防線。優質夾具的投資,將顯著降低焊接缺陷率,提升系統長期可靠性。
